Du drain ... au dispositif de recueil
Le drain est raccordé à :
une tubulure souple et transparente (absence de coude et de partie collabée), munie d'un raccord permettant l'étanchéité
un dispositif de recueil muni d'un système anti-reflux : chambre sous-eau («soupape»). Toujours placé verticalement et plus bas que le patient
+/- dispositif d'aspiration

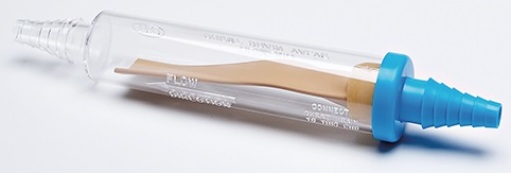

La valve de Heimlich
Elle sert uniquement s'il n'y a pas de valve intégrée au dispositif de recueil.
C'est une valve anti-reflux unidirectionnelle
L'air est évacué en expiration et la valve se collabe en inspiration
Recueil des sécrétions dans une poche
Permet l'aspiration manuelle
Mobilité du patient
Attention :

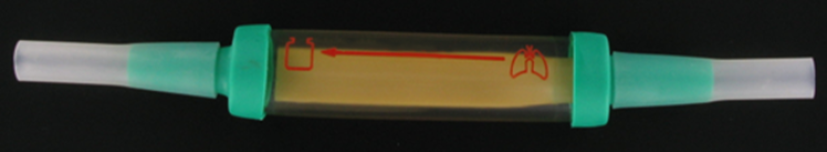

Respecter le sens des flèches lors du montage !
UNE SEULE valve anti-reflux = ne jamais associer un dispositif de recueil avec système anti-reflux intégré ou une "valisette transportable" à une valve de Heimlich → double valve inutile, cela majore les risques de caillotage.

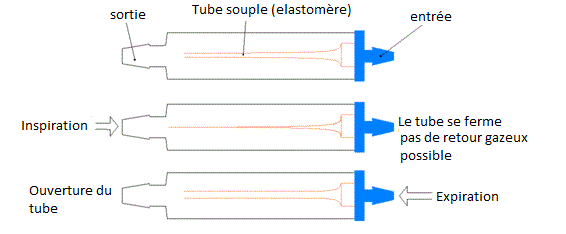

Principe de fonctionnement de la valve de Heimlich :
